Heizkreisset / Pumpengruppe

Beschreibung:PWM - Kabel für Primosol Solarstationen und aller Grundfos UPM 3 Pumpen, Länge: 2 m

Beschreibung:230 V - Kabel für Primosol Solarstationen und aller Grundfos UPM 3 Pumpen, Länge: 2 m

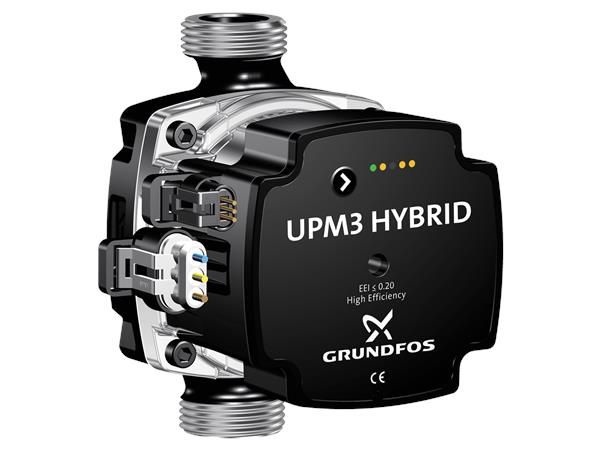

UPM3 HYBRIDDie Hocheffiziente OEM-Umwälzpumpe für die Geräteintegration.Die UPM3 HYBRID vereint die externe Regelung über einen Signaleingang und die interne, eigenständige Regelung in einem Produkt.Sie ist somit eine hocheffiziente Universalpumpe für alle OEM-Anwendungen mit zahlreichen Einstellmöglichkeiten.» Geeignet für die externe und interne Regelung» Für alle Anwendungen im OEM-Bereich oder im Feld» Besonders flexible Einstellmöglichkeiten» 5 Regelungsarten, 18 Regelkurven, zuzüglich 2 x AUTO ADA PT (Proportional- und Konstantdruck)» Ersetzt die Pumpen UPM2 und ALPHA2 Zwei Regelkonzepte. Unbegrenzte Möglichkeiten. Die Grundausführung der UPM3 hat kein Bedienfeld und wird über einen Signaleingang geregelt.Die UPM3 Hybrid hingegen verfügt nicht nur über einen Signaleingang für die externe Regelung, sondern kann auch über die internen Regelkomponenten betrieben werden.Dadurch ergeben sich unbegrenzte Regelmöglichkeiten, mit denen nahezu alle Anwendungen für Heizungsumwälzpumpen abgedeckt werden können.Die Baureihe UPM3 ist vielseitig einsetzbar in z. B.:» Heizkesseln» Wärmepumpen» Solarwärmeanlagen» Anschlussgruppen» Häuslichen Trinkwarmwassersystemen» Mikro-Blockheizkratfwerken.Lieferumfang:- Pumpe UPM3 HYBRIDLieferung ohne 230 V Anschlusskabel und ohne PWM Kabel !Diese müssen separat bestellt werden !Das 230 V - Kabel in der Länge 2 m finden Sie unter der Art. Nr.: P30300395PZur Drehzahlregelung der Pumpe bitte bei Bedarf das PWM Kabel Länge 1 m (Art. Nr.: P77015P)oder PWM Kabel Länge 2 m (Art. Nr.: P30300390P) mitbestellen !

UPM3 HYBRIDDie Hocheffiziente OEM-Umwälzpumpe für die Geräteintegration.Die UPM3 HYBRID vereint die externe Regelung über einen Signaleingang und die interne, eigenständige Regelung in einem Produkt.Sie ist somit eine hocheffiziente Universalpumpe für alle OEM-Anwendungen mit zahlreichen Einstellmöglichkeiten.» Geeignet für die externe und interne Regelung» Für alle Anwendungen im OEM-Bereich oder im Feld» Besonders flexible Einstellmöglichkeiten» 5 Regelungsarten, 18 Regelkurven, zuzüglich 2 x AUTO ADA PT (Proportional- und Konstantdruck)» Ersetzt die Pumpen UPM2 und ALPHA2 Zwei Regelkonzepte. Unbegrenzte Möglichkeiten. Die Grundausführung der UPM3 hat kein Bedienfeld und wird über einen Signaleingang geregelt.Die UPM3 Hybrid hingegen verfügt nicht nur über einen Signaleingang für die externe Regelung, sondern kann auch über die internen Regelkomponenten betrieben werden.Dadurch ergeben sich unbegrenzte Regelmöglichkeiten, mit denen nahezu alle Anwendungen für Heizungsumwälzpumpen abgedeckt werden können.Die Baureihe UPM3 ist vielseitig einsetzbar in z. B.:» Heizkesseln» Wärmepumpen» Solarwärmeanlagen» Anschlussgruppen» Häuslichen Trinkwarmwassersystemen» Mikro-Blockheizkratfwerken.Lieferumfang:- Pumpe UPM3 HYBRIDLieferung ohne 230 V Anschlusskabel und ohne PWM Kabel !Diese müssen separat bestellt werden !Das 230 V - Kabel in der Länge 2 m finden Sie unter der Art. Nr.: P30300395PZur Drehzahlregelung der Pumpe bitte bei Bedarf das PWM Kabel Länge 1 m (Art. Nr.: P77015P)oder PWM Kabel Länge 2 m (Art. Nr.: P30300390P) mitbestellen !

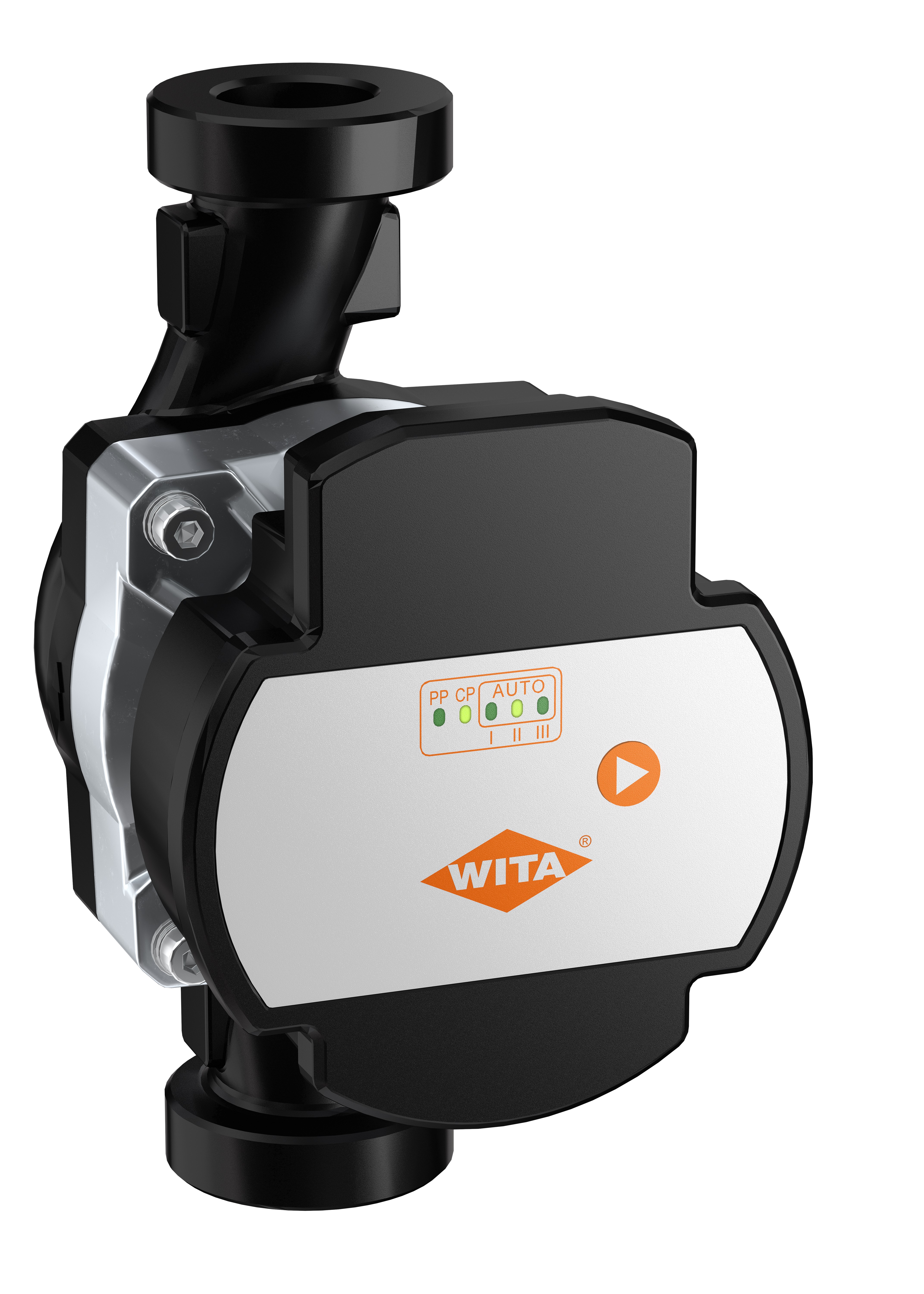

WITA HE OEM 4 - 80Die hocheffiziente OEM-Umwälzpumpe für die Geräteintegration.Die WITA HE OEM 4 - 80 vereint die externe Regelung über einen Signaleingang und die interne, eigenständige Regelung in einem Produkt.Sie ist somit eine hocheffiziente Universalpumpe für alle OEM-Anwendungen mit zahlreichen Einstellmöglichkeiten.» Geeignet für die externe und interne Regelung» Für alle Anwendungen im OEM-Bereich oder im Feld» Besonders flexible Einstellmöglichkeiten» 4 Regelungsarten, SMART-Adapt (3 Konstantkennlinien, 3 Konstantdruckkennlinien, 3 Proportionalkennlinien)» Antiblockierfunktion Zwei Regelkonzepte. Unbegrenzte Möglichkeiten.Die WITA HE OEM 4 - 80 verfügt nicht nur über einen Signaleingang für die externe Regelung, sondern kann auch über die internen Regelkomponenten betrieben werden.Dadurch ergeben sich unbegrenzte Regelmöglichkeiten, mit denen nahezu alle Anwendungen für Heizungsumwälzpumpen abgedeckt werden können.Die Baureihe WITA HE OEM 4 - 80 ist vielseitig einsetzbar in z. B.:» Heizkesseln» Wärmepumpen» Solarwärmeanlagen» Anschlussgruppen» Häuslichen Trinkwarmwassersystemen» Mikro-Blockheizkratfwerken.  PWM Eingangs - Signal in %Pumpenstatus 0 % bis 5 %maximale Pumpendrehzahl < 5 % bis 85 %variable Standard - Drehzahl von Minimum bis Maximum < 85 % bis 88 %minimale Pumpendrehzahl < 88 % bis 93 %Hysteresebereich: Ein/Aus < 93 % bis 100 %Standby, Pumpe steht still   Maximale Förderhöhe4,0 m | 6,0 m | 8,0 m Maximaler Durchfluss2600 l/h | 3200 l/h | 3500 l/h Leistungsaufnahme25 W | 45 W | 65 W Regelung3 Konstantkennlinien, 3 Konstantdruckkennlinien, 3 Proportionalkennlinien ZusatzfunktionSMART-Adapt, Antiblockierfunktion Versorgungsspannung1 x 230V, 50 Hz Motorschutzkein externer Motorschutz erforderlich SchutzartIP 44 Umgebungstemperatur0 °C bis +40 °C Medientemperatur+2 °C bis +110 °C TemperaturklasseTF 110 gem. DIN EN 60335-2-51 Systemdruckmax. 10 bar AnschlussgrößenDN 20, DN 25, DN 32 Einbaulängen130 mm, 180 mm MaterialPumpengehäuse Grauguss kataphoresebeschichtet EEIOEM 4 | 40 | 60 | 80 ≤ 0,23 Lieferumfang:- Pumpe WITA HE OEM 4 - 80- 230 V Kabel, Länge 2 m- PWM Kabel, Länge 2 m- Isolierung

WITA HE OEM 4 - 80Die hocheffiziente OEM-Umwälzpumpe für die Geräteintegration.Die WITA HE OEM 4 - 80 vereint die externe Regelung über einen Signaleingang und die interne, eigenständige Regelung in einem Produkt.Sie ist somit eine hocheffiziente Universalpumpe für alle OEM-Anwendungen mit zahlreichen Einstellmöglichkeiten.» Geeignet für die externe und interne Regelung» Für alle Anwendungen im OEM-Bereich oder im Feld» Besonders flexible Einstellmöglichkeiten» 4 Regelungsarten, SMART-Adapt (3 Konstantkennlinien, 3 Konstantdruckkennlinien, 3 Proportionalkennlinien)» Antiblockierfunktion Zwei Regelkonzepte. Unbegrenzte Möglichkeiten.Die WITA HE OEM 4 - 80 verfügt nicht nur über einen Signaleingang für die externe Regelung, sondern kann auch über die internen Regelkomponenten betrieben werden.Dadurch ergeben sich unbegrenzte Regelmöglichkeiten, mit denen nahezu alle Anwendungen für Heizungsumwälzpumpen abgedeckt werden können.Die Baureihe WITA HE OEM 4 - 80 ist vielseitig einsetzbar in z. B.:» Heizkesseln» Wärmepumpen» Solarwärmeanlagen» Anschlussgruppen» Häuslichen Trinkwarmwassersystemen» Mikro-Blockheizkratfwerken.  PWM Eingangs - Signal in %Pumpenstatus 0 % bis 5 %maximale Pumpendrehzahl < 5 % bis 85 %variable Standard - Drehzahl von Minimum bis Maximum < 85 % bis 88 %minimale Pumpendrehzahl < 88 % bis 93 %Hysteresebereich: Ein/Aus < 93 % bis 100 %Standby, Pumpe steht still   Maximale Förderhöhe4,0 m | 6,0 m | 8,0 m Maximaler Durchfluss2600 l/h | 3200 l/h | 3500 l/h Leistungsaufnahme25 W | 45 W | 65 W Regelung3 Konstantkennlinien, 3 Konstantdruckkennlinien, 3 Proportionalkennlinien ZusatzfunktionSMART-Adapt, Antiblockierfunktion Versorgungsspannung1 x 230V, 50 Hz Motorschutzkein externer Motorschutz erforderlich SchutzartIP 44 Umgebungstemperatur0 °C bis +40 °C Medientemperatur+2 °C bis +110 °C TemperaturklasseTF 110 gem. DIN EN 60335-2-51 Systemdruckmax. 10 bar AnschlussgrößenDN 20, DN 25, DN 32 Einbaulängen130 mm, 180 mm MaterialPumpengehäuse Grauguss kataphoresebeschichtet EEIOEM 4 | 40 | 60 | 80 ≤ 0,23 Lieferumfang:- Pumpe WITA HE OEM 4 - 80- 230 V Kabel, Länge 2 m- PWM Kabel, Länge 2 m- Isolierung

Die Pumpen-Mischer-Gruppe dient zur Regelung der Vorlauftemperatur in Heiz- oder Kühlkreisen.Die PMG wird mittels CORA mit einem x2 Regler verbunden.Der integrierte Regler dient nicht zur selbstständigen Regelung der PMG.Die Verbindung mit einem frei programmierbaren Regler (per CORA-DL oder CORA-Funk) und Aufnahme in dessen Programmierung ist notwendig.All-in-one Lösung für einen Heiz- oder KühlkreisKommunikation via CORA-DL oder CORA-FKeine weitere Verkabelung für Sensoren oder Ausgänge an der UVR nötigAufnahme in die TAPPS2 Programmierung als CORA Gerät nötig (ab TAPPS2 Version 1.20)Optionale Eingänge an der PMG:Eingang für ein Anlegethermostat zur SicherheitstemperaturbegrenzungSensoreingang für einen PT1000 oder einen FTS VolumenstromsensorAlle Werte werden via CORA an die UVR übertragenEinfache Montagesenkrecht oder waagrecht möglich

Durch optimale Abstimmung des Regelverhaltens mit der Hocheffizienzpumpe und dem Wärmetauscher wird eine perfekte Konstanthaltung der Auslauftemperatur unabhängig von Durchflussänderungen garantiert.Einheitliche und vertauschbare G3/4“ - Anschlüsse verringern den Montageaufwand.einfache Bedienung und Montagekeine ungewollten Zirkulationen möglichLED-Statusanzeigenintegrierter Wärmemengen- und WasserzählerDatenausgabe über DL-BusAnschluss für Zirkulationspumpe im PulsbetriebHocheffizienzpumpeEdelstahl-Plattenwärmetauscher, kupfergelötetvertauschbare Anschlüsse (links/rechts)4 AbsperrhähneZapfleistung max. 30 l/min (65°C/ 45°C)Kv-Wert Sekundärseite 2,60 m³/hKaskadierung von mehreren Modulen möglichAbmessungen: 366 x 573 x 160 mm

WITA HE OEM 4 - 80Die hocheffiziente OEM-Umwälzpumpe für die Geräteintegration.Die WITA HE OEM 4 - 80 vereint die externe Regelung über einen Signaleingang und die interne, eigenständige Regelung in einem Produkt.Sie ist somit eine hocheffiziente Universalpumpe für alle OEM-Anwendungen mit zahlreichen Einstellmöglichkeiten.» Geeignet für die externe und interne Regelung» Für alle Anwendungen im OEM-Bereich oder im Feld» Besonders flexible Einstellmöglichkeiten» 4 Regelungsarten, SMART-Adapt (3 Konstantkennlinien, 3 Konstantdruckkennlinien, 3 Proportionalkennlinien)» Antiblockierfunktion Zwei Regelkonzepte. Unbegrenzte Möglichkeiten.Die WITA HE OEM 4 - 80 verfügt nicht nur über einen Signaleingang für die externe Regelung, sondern kann auch über die internen Regelkomponenten betrieben werden.Dadurch ergeben sich unbegrenzte Regelmöglichkeiten, mit denen nahezu alle Anwendungen für Heizungsumwälzpumpen abgedeckt werden können.Die Baureihe WITA HE OEM 4 - 80 ist vielseitig einsetzbar in z. B.:» Heizkesseln» Wärmepumpen» Solarwärmeanlagen» Anschlussgruppen» Häuslichen Trinkwarmwassersystemen» Mikro-Blockheizkratfwerken.  PWM Eingangs - Signal in %Pumpenstatus 0 % bis 5 %maximale Pumpendrehzahl < 5 % bis 85 %variable Standard - Drehzahl von Minimum bis Maximum < 85 % bis 88 %minimale Pumpendrehzahl < 88 % bis 93 %Hysteresebereich: Ein/Aus < 93 % bis 100 %Standby, Pumpe steht still   Maximale Förderhöhe4,0 m | 6,0 m | 8,0 m Maximaler Durchfluss2600 l/h | 3200 l/h | 3500 l/h Leistungsaufnahme25 W | 45 W | 65 W Regelung3 Konstantkennlinien, 3 Konstantdruckkennlinien, 3 Proportionalkennlinien ZusatzfunktionSMART-Adapt, Antiblockierfunktion Versorgungsspannung1 x 230V, 50 Hz Motorschutzkein externer Motorschutz erforderlich SchutzartIP 44 Umgebungstemperatur0 °C bis +40 °C Medientemperatur+2 °C bis +110 °C TemperaturklasseTF 110 gem. DIN EN 60335-2-51 Systemdruckmax. 10 bar AnschlussgrößenDN 20, DN 25, DN 32 Einbaulängen130 mm, 180 mm MaterialPumpengehäuse Grauguss kataphoresebeschichtet EEIOEM 4 | 40 | 60 | 80 ≤ 0,23 Lieferumfang:- Pumpe WITA HE OEM 4 - 80- 230 V Kabel, Länge 2 m- PWM Kabel, Länge 2 m- Isolierung

Beschreibung:Komplette, fest vormontierte und auf Dichtheit geprüfte Solarpumpengruppe mitallen erforderlichen Sicherheits- und Funktionsbauteilen, formschlüssige Isolation inklusive.Anwendung:Solarpumpengruppe/-strang zur Verbindung von Kollektor und Speicher in eigensicheren, geschlossenen thermischen Solaranlagen.PrimoSol® 130 wälzt Wärmeträgerflüssigkeiten wie z. B. Wasser-Glykol-Gemische im Gesamtsystem um.Pumpenstrang (Rücklauf / kalt) besteht aus:- Umwälzpumpe- Durchflussmesser mit Kugelhahn zur Absperrung pumpenseitig, mit Flansch und Überwurfmutter 1 1/2"- Messbereich: 8 - 38 l / min- Mit integrierter Befüll- und Spüleinrichtung- Systemanschluss: 3/4" Außengewinde- Kombihahn mit Systemanschluss 3/4" Außengewinde, pumpenseitig, mit Flansch und Überwurfmutter 1 1/2"- Mit integrierter aufstellbarer Schwerkraftbremse und Thermometer im Handrad (blaue Kennung, Anzeigebereich 0/120 °C)- Sicherheitsgruppe mit Anschluss für Ausdehnungsgefäß- Mit Solarsicherheitsventil 6 bar, Ausgang 3/4" Innengewinde- Manometer d= 63 mm, 0/10 bar, MontageventilVorlaufstrang besteht aus:- Kombihahn mit aufstellbarer Schwerkraftbremse und Thermometer im Handgriff (rote Kennung, Anzeigebereich 0/120 °C) mit Systemanschluss 3/4"- Entlüftertopf zur Entgasung des Wärmeträgermediums mit Systemanschluss 3/4" - Transparenter Schlauch 200 mm als Entlüftungshilfe- Das Sicherheitsventil der Sicherheitsgruppe entspricht der Druckgeräte Richtlinie 97/23/ETechnische Daten:- Achsabstand: 100 mm- Systemanschlüsse: 3/4" Außengewinde- Anlagendruck: max. 6 bar- Isolation: Polypropylen EPPUmwälzpumpe:- Grundfos UPM 3 Solar 25-75- Baulänge Umwälzpumpe: 130 mm- Schutzart: IP42- Versorgungsspannung: AC 230 V, 50 HzTemperatureinsatzbereich:- Umgebung: max. = 40 °C- Medium: max. = 120 °C, kurzzeitig: max. = 160 °CLeistungsaufnahme/Förderhöhe:- 19 W / 4,5 m- 28 W / 5,5 m- 35 W / 6,5 m- 45 W / 7,5 mLieferumfang:PrimoSol komplett vormontiert, inklusive 230 V Anschlusskabel und PWM Kabel in der Länge 1 Meter.Bei Bedarf bieten wir beide Kabel auch in der Länge 2 Meter an.Das 230 V - Kabel in der Länge 2 m finden Sie unter der Art. Nr.: P30300395PDas PWM Kabel in der Länge 2 m Art. Nr.: P30300390P

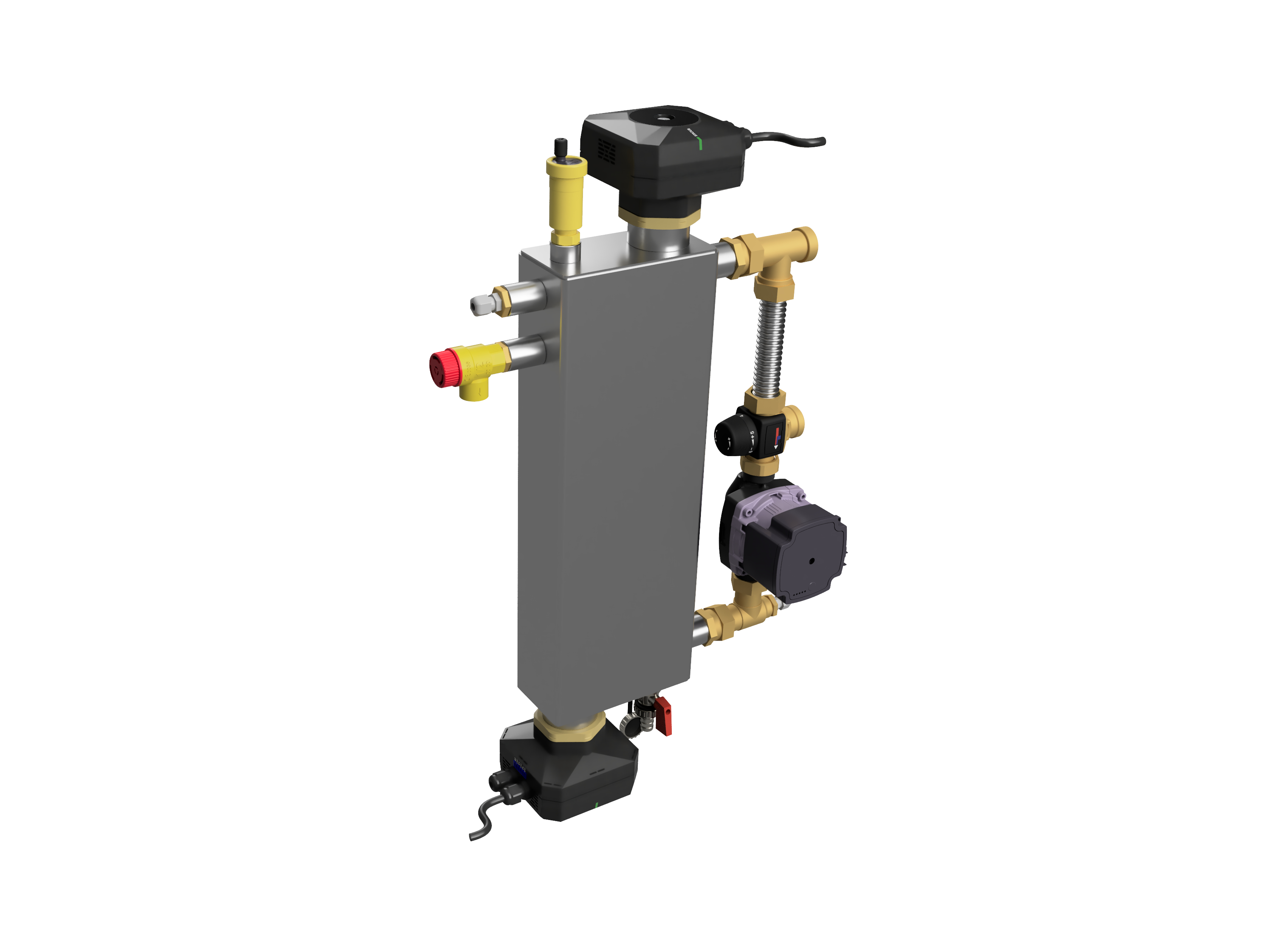

PV-Durchlauferhitzer für Heizungswasser – Power-to-Heat mit intelligenter ÜberschussregelungDer PV-Durchlauferhitzer nutzt überschüssigen Strom aus Ihrer Photovoltaikanlage zur direkten Heizungsunterstützung oder zur Erwärmung von Pufferspeichern und Boilern.Anders als ein einfacher Heizstab wird das Heizungswasser aktiv durch das Gerät geführt, erwärmt und über eine drehzahlgeregelte Umwälzpumpe mit definierter Austrittstemperatur in das Heizsystem eingebunden.Die Regelung erfolgt über das bewährte ATON Power-to-Heat System der Technischen Alternative.Der mitgelieferte Energiemesser erfasst die aktuell verfügbare PV-Überschussleistung und gibt diese stufenlos an den integrierten ATON Heizstab weiter.So wird nur die Energie in Wärme umgewandelt, die tatsächlich als Überschuss zur Verfügung steht.Ideal für PV-Überschuss, Pufferspeicher und HeizungsunterstützungDas System eignet sich besonders für Gebäude mit Photovoltaikanlage und wassergeführtem Heizsystem.Überschüssiger PV-Strom kann direkt in Wärme umgewandelt und im Pufferspeicher oder Boiler gespeichert werden.Dadurch erhöhen Sie den Eigenverbrauch Ihrer PV-Anlage und reduzieren den Bedarf an Netzstrom, Gas, Öl oder anderen Wärmeerzeugern.Stufenlose Leistungsregelung mit definierter AustrittstemperaturIn der Standardausführung verfügt der PV-Durchlauferhitzer über eine maximale Heizleistung von 3 kW. Optional kann die Heizleistung auf 6 kW erhöht werden.Die aktuell verfügbare Überschussleistung wird vom Energiemesser erfasst und präzise an den Heizstab übertragen.Zusätzlich wird die Austrittstemperatur des Heizungswassers geregelt.Ein integrierter Temperaturfühler erfasst die Temperatur am Austritt des Gerätes.Die eingebaute Umwälzpumpe wird daraufhin in der Drehzahl angepasst.Dadurch kann bei wechselnder PV-Überschussleistung eine möglichst konstante Austrittstemperatur erreicht werden.Maximaltemperatur für Puffer oder Boiler einstellbarIm Lieferumfang ist ein zusätzlicher Temperaturfühler für Pufferspeicher oder Boiler enthalten.Über diesen Fühler kann die gewünschte Maximaltemperatur des Speichers eingestellt und überwacht werden.Sobald die eingestellte Speicher- oder Boilertemperatur erreicht ist, wird die Wärmeeinbringung entsprechend begrenzt.Ihre Vorteile auf einen BlickNutzung von PV-Überschussstrom zur Heizungsunterstützung oder BoilerladungStufenlos regelbarer ATON Heizstab mit EnergiemesserStandard-Heizleistung 3 kW, optional erweiterbar auf 6 kWRegelbare Austrittstemperatur des HeizungswassersDrehzahlgeregelte integrierte UmwälzpumpeIntegrierter Temperaturfühler für die PumpenregelungZusätzlicher Puffer- oder Boilerfühler zur Begrenzung der Maximaltemperatur3-bar-Sicherheitsventil für Heizungsanlagen verbautAutomatischer Entlüfter bereits integriertKompakte wandhängende Bauweise mit mitgelieferter MontageplatteNachrüstlösung für bestehende wassergeführte HeizsystemeErhöht den Eigenverbrauch der PhotovoltaikanlageKann den Einsatz bestehender Wärmeerzeuger reduzierenFunktionsweiseDer Energiemesser misst kontinuierlich, ob PV-Überschuss vorhanden ist.Sobald überschüssige Energie zur Verfügung steht, wird diese an den stufenlos regelbaren Heizstab weitergegeben.Das Heizungswasser wird im Durchlauf erwärmt und über die integrierte Umwälzpumpe in den Heizkreis, Pufferspeicher oder Boiler transportiert.Die Pumpendrehzahl wird abhängig von der gemessenen Austrittstemperatur geregelt.Dadurch passt sich das Gerät automatisch an die aktuell verfügbare Überschussleistung an und sorgt für eine kontrollierte Wärmeabgabe an das Heizsystem.Technische Daten ProduktartPV-Durchlauferhitzer / Power-to-Heat-Modul für Heizungswasser AnwendungHeizungsunterstützung, Pufferspeicherladung, Boilerladung Heizleistung Standardmax. 3 kW Heizleistung optionalmax. 6 kW HeizstabATON stufenlos regelbarer Elektro-Heizstab EnergiemessungATON Energiemesser zur Erfassung der PV-Überschussleistung PumpeIntegrierte drehzahlgeregelte Umwälzpumpe TemperaturregelungAustrittstemperatur über Pumpendrehzahl geregelt SpeicherfühlerTemperaturfühler für Pufferspeicher oder Boiler im Lieferumfang enthalten Sicherheitsventil3 bar Sicherheitsventil für Heizungsanlagen Betriebsdruckmax. 3 bar AbmessungenHöhe 675 mm x Breite 425 mm x Tiefe 115 mm Gewichtca. 9 kg Heizungsanschlüsse2 Muffen mit 3/4" für Heizungs-Vorlauf und Heizungs-Rücklauf Zusatzanschlüsse3 Muffen mit 1/2" für automatischen Entlüfter, Sicherheitsventil und Tauchhülse für Temperaturfühler MontageartWandhängend mittels mitgelieferter Montageplatte LieferumfangPV-Durchlauferhitzer mit integriertem ATON HeizstabATON EnergiemesserIntegrierte drehzahlgeregelte UmwälzpumpeTemperaturfühler für die AustrittstemperaturregelungTemperaturfühler für Pufferspeicher oder Boiler3-bar-Sicherheitsventil für HeizungsanlagenAutomatischer EntlüfterTauchhülse für TemperaturfühlerMontageplatte für wandhängende InstallationMontierte Hydraulikbaugruppe gemäß AusführungTypische EinsatzbereichePhotovoltaikanlagen mit ÜberschusseinspeisungPufferspeicher in HeizungsanlagenBoiler und WarmwasserspeicherGas-, Öl-, Pellet- oder Holzheizungen mit PV-ErgänzungBestandsanlagen ohne freie Heizstabmuffe im SpeicherNachrüstung zur Erhöhung des PV-EigenverbrauchsHinweis zur InstallationDie Installation und Inbetriebnahme darf ausschließlich durch qualifiziertes Fachpersonal erfolgen.Die geltenden Vorschriften für Elektroinstallation, Heizungsanlagen und Druckgeräte sind einzuhalten.Das Gerät ist für den Einsatz in geschlossenen Heizungsanlagen vorgesehen.KurzbeschreibungDer PV-Durchlauferhitzer ist eine kompakte, wandhängende Power-to-Heat-Lösung für Photovoltaikanlagen. Überschüssiger PV-Strom wird stufenlos in Heizungswärme umgewandelt. Durch die integrierte drehzahlgeregelte Umwälzpumpe und die überwachte Austrittstemperatur wird die Wärme kontrolliert in Pufferspeicher, Boiler oder Heizsystem eingebracht. In der Standardausführung stehen bis zu 3 kW Heizleistung zur Verfügung, optional bis zu 6 kW.

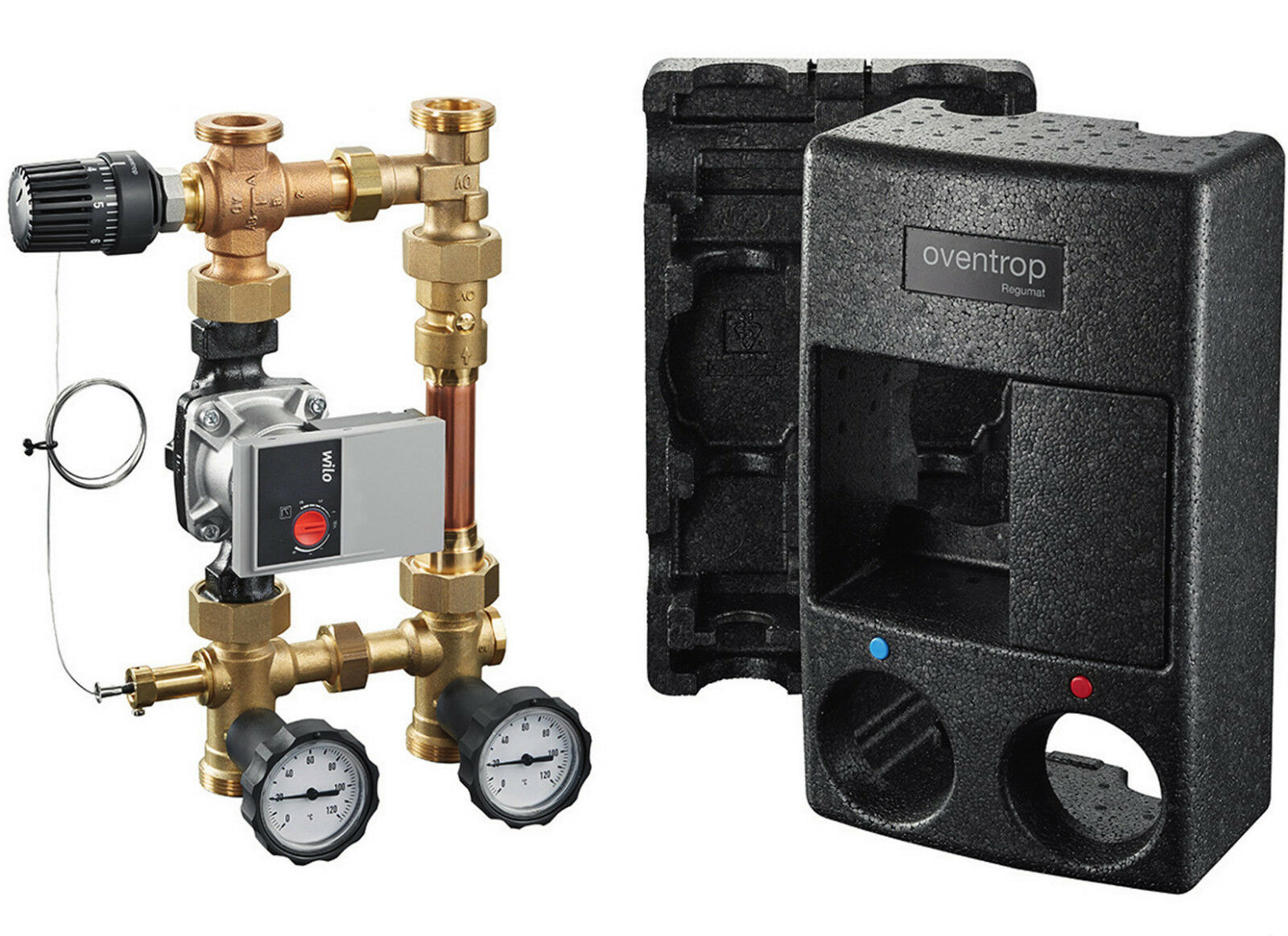

OVENTROP-Ladestation für Festbrennstoff-Heizanlagen zur Rücklauftemperaturanhebung mit einstellbarer Rücklauf-Solltemperatur von 40 °C - 70 °C.Durch Einsatz der Ladestation wird die Kondensat- und Teerbildung im Heizkessel verhindert.Während der Anheizphase läuft der Kesselkreis im Kurzschluss über einen Bypass und dem Dreiwegeventil. Über diesen Bypass wird dem Rücklauf heißes Vorlaufwasser zugeführt.Nach Erreichen einer Kesseltemperatur von z. B. 55° C oder mehr wird der Vorlauf am Dreiwegeventil ( Mischventil ) zum Heizkreis bzw. Pufferspeicher geöffnet.Die Ladestation ist anschlussfertig, vormontierter Vor- und Rücklaufstrang, eingebautes Mischventil inkl. Rücklauftemperaturregelung, mit 2 Kugelhähnen, mit stabilen, großen Thermometergriffen in einer Einheit (platz- und energiesparend),in kompaktem PP-Isoliergehäuse, mit Hocheffizienz-Umwälzpumpe Wilo Yonos Para 25/6-180.Technische Daten:- Hocheffizienz-Umwälzpumpe Wilo Yonos Para 25/6-180- 2 Kugelhähne mit Thermometergriffen- Kvs 3,9- für Pumpen mit Baulänge 180 mm- Abstand zwischen Vor- und Rücklauf: 125 mm- Betriebstemperatur: Max. 95°C- Betriebsdruck: Max. 10 bar- Nennweite: DN 25- Einstellbereich 40 °C - 70 °C- Anschluss Heizkreisseite: G 1½ AG flachdichtend- Anschluss Kesselseite: G 1½ AG flachdichtend
