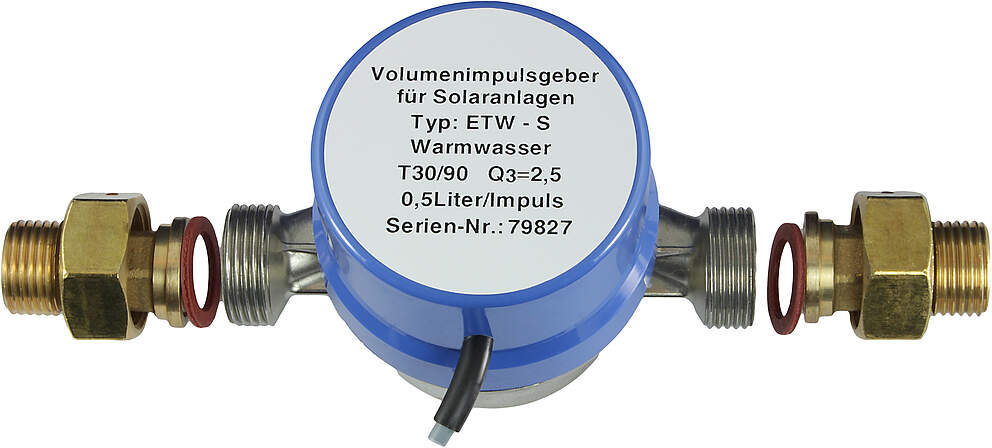

Technische Alternative Volumenimpulsgeber VIG 0,3 - 40 L / min, 0,5 l / Impuls
97,90 €*
1 verfügbar
Sofort verfügbar, Lieferzeit: 1-2 Tage
Produktinformationen "Technische Alternative Volumenimpulsgeber VIG 0,3 - 40 L / min, 0,5 l / Impuls"
Beschreibung:
Volumenimpulsgeber
Flügelradzähler zur exakten Erfassung des Volumenstroms mit Impulsausgang.
Technische Daten:
Temperaturbereich bis 90 °C
Impulsausgang potentialfrei - maximale Belastung 10 mA
Nachfolgetype zu VSG 1,5
Messbereich:
VIG 0,3-40............................ 0,3 bis 40 l/min (0,5 l / Impuls)
VIG 0,5-65.............................0,5 bis 65 l/min (0,5 l / Impuls)
VIG 0,3-160 ..........................0,3 bis 160 l/min (1 l / Impuls)
Die Volumenstromgeber der Serie VIG werden üblicherweise in Verbindung mit Regelungen
der UVR oder ESR-Serie verwendet.
Einbau: Vor und nach dem Sensor (Einbaulage sowohl horizontal als auch vertikal) muss das
Rohr als Beruhigungsstrecke mindestens 20 cm gerade verlaufen!
Anschluss: Falls der VIG ein 3-poliges Kabel hat, so sind die braune und die weiße Ader an
die Regelung anzuschließen, die grüne Ader bleibt unbenutzt. Die Polung der Anschlüsse
(„Masse“) ist vertauschbar und muss nicht beachtet werden.
