DN25 Edelstahlwellschlauch mit Edelstahlumflechtung – 1" konisches AG, fest x 1" paralleles IG, fest – Innenwellrohr V4A 1.4404 / AISI 316L – Umflechtung & Anschlüsse V2A 1.4301 / AISI 304 – Gesamtlänge: 2.000 mm
245,14 €*
10 verfügbar
Sofort verfügbar, Lieferzeit: 2-3 Wochen
Produktinformationen "DN25 Edelstahlwellschlauch mit Edelstahlumflechtung – 1" konisches AG, fest x 1" paralleles IG, fest – Innenwellrohr V4A 1.4404 / AISI 316L – Umflechtung & Anschlüsse V2A 1.4301 / AISI 304 – Gesamtlänge: 2.000 mm"

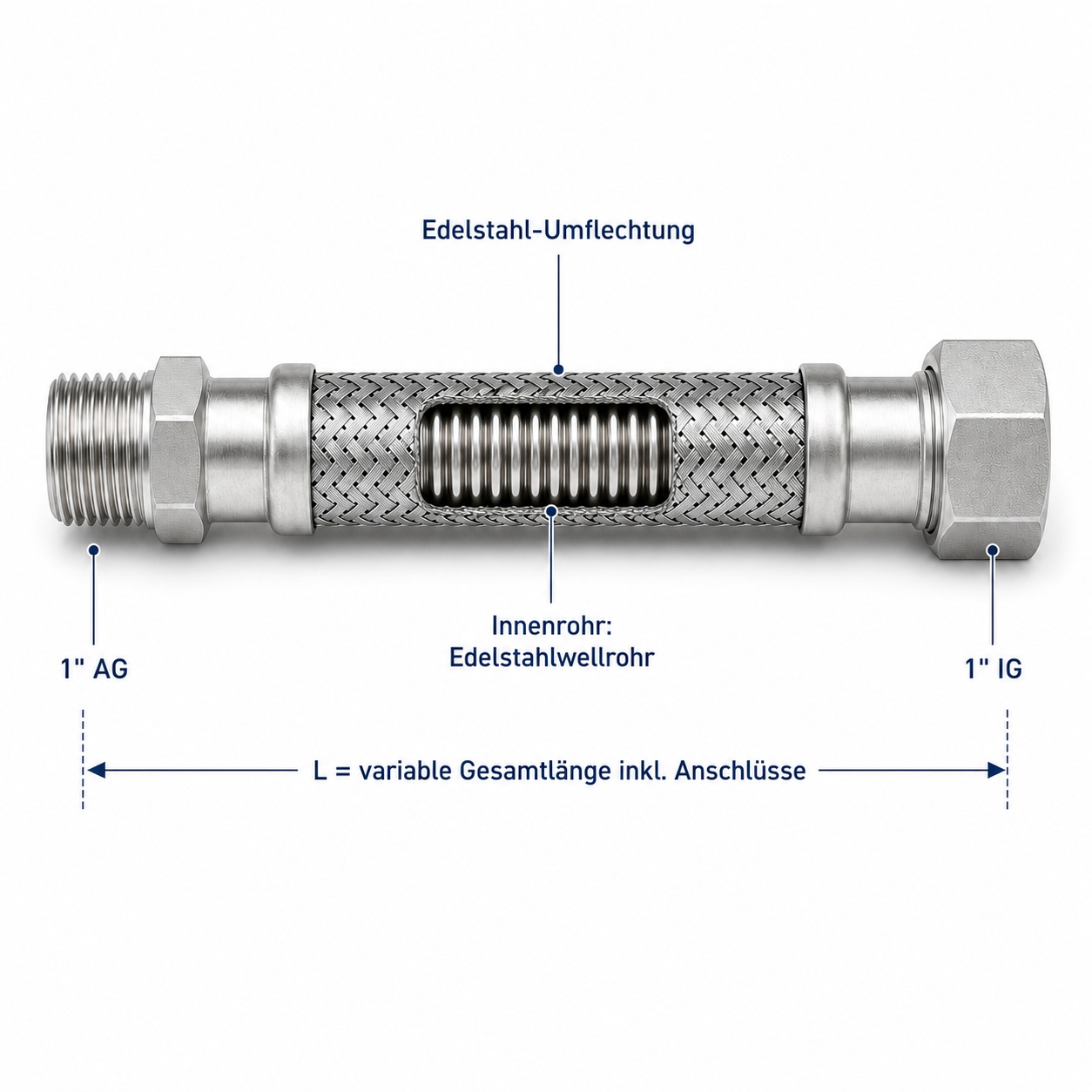

Edelstahlwellschlauch mit Edelstahlumflechtung
Dieser Edelstahlwellschlauch mit Edelstahlumflechtung eignet sich für flexible Verbindungen in industriellen Rohrleitungs-, Anlagen- und Versorgungssystemen.
Das innenliegende Edelstahlwellrohr bildet die flexible metallische Druckleitung, während die außenliegende Edelstahlumflechtung die Belastbarkeit erhöht und den Schlauch zusätzlich mechanisch stabilisiert.
Edelstahlwellschläuche werden eingesetzt, wenn starre Rohrleitungen nicht praktikabel sind oder Bewegungen, Versatz, Vibrationen oder Montageungenauigkeiten ausgeglichen werden müssen.
Durch die robuste Edelstahlausführung eignen sie sich besonders für anspruchsvolle Anwendungen im Maschinenbau, Anlagenbau, in der Versorgungstechnik sowie in industriellen Medienleitungen.
Das Innenwellrohr besteht je nach Ausführung aus Edelstahl 1.4404 / AISI 316L oder 1.4541. Die einfache Umflechtung besteht aus Edelstahl 1.4301 / AISI 304.

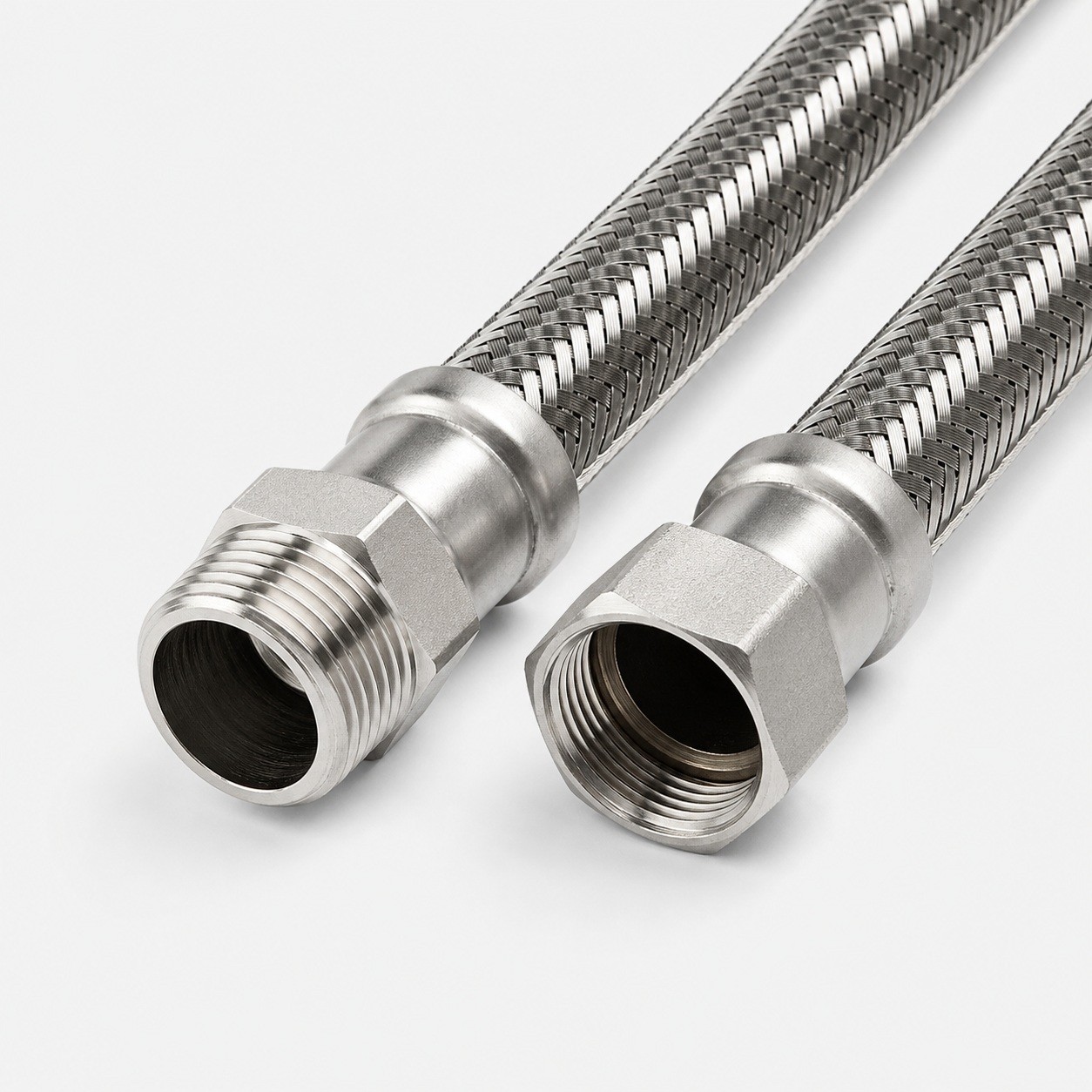

Die Schläuche können mit unterschiedlichen Anschlussarmaturen konfektioniert werden, zum Beispiel mit Innengewinde, Außengewinde, konisch dichtenden Gewinden, Flanschen, Schweißenden oder kundenspezifischen Anschlüssen.
Andere Nennweiten, Längen und Anschlusskombinationen sind auf Anfrage möglich.
Wenn Sie eine abweichende Dimension, Sonderlänge oder spezielle Anschlussausführung benötigen, fragen Sie diese gerne bei uns an.
Vorteile
- Flexibles Edelstahlwellrohr mit robuster Edelstahlumflechtung
- Geeignet zum Ausgleich von Bewegung, Versatz und Vibrationen
- Hohe Druckbelastbarkeit durch einfache Umflechtung
- Verschiedene Nennweiten und Längen lieferbar
- Mit vielen gängigen Anschlussarmaturen konfektionierbar
- Sonderausführungen nach Anfrage möglich

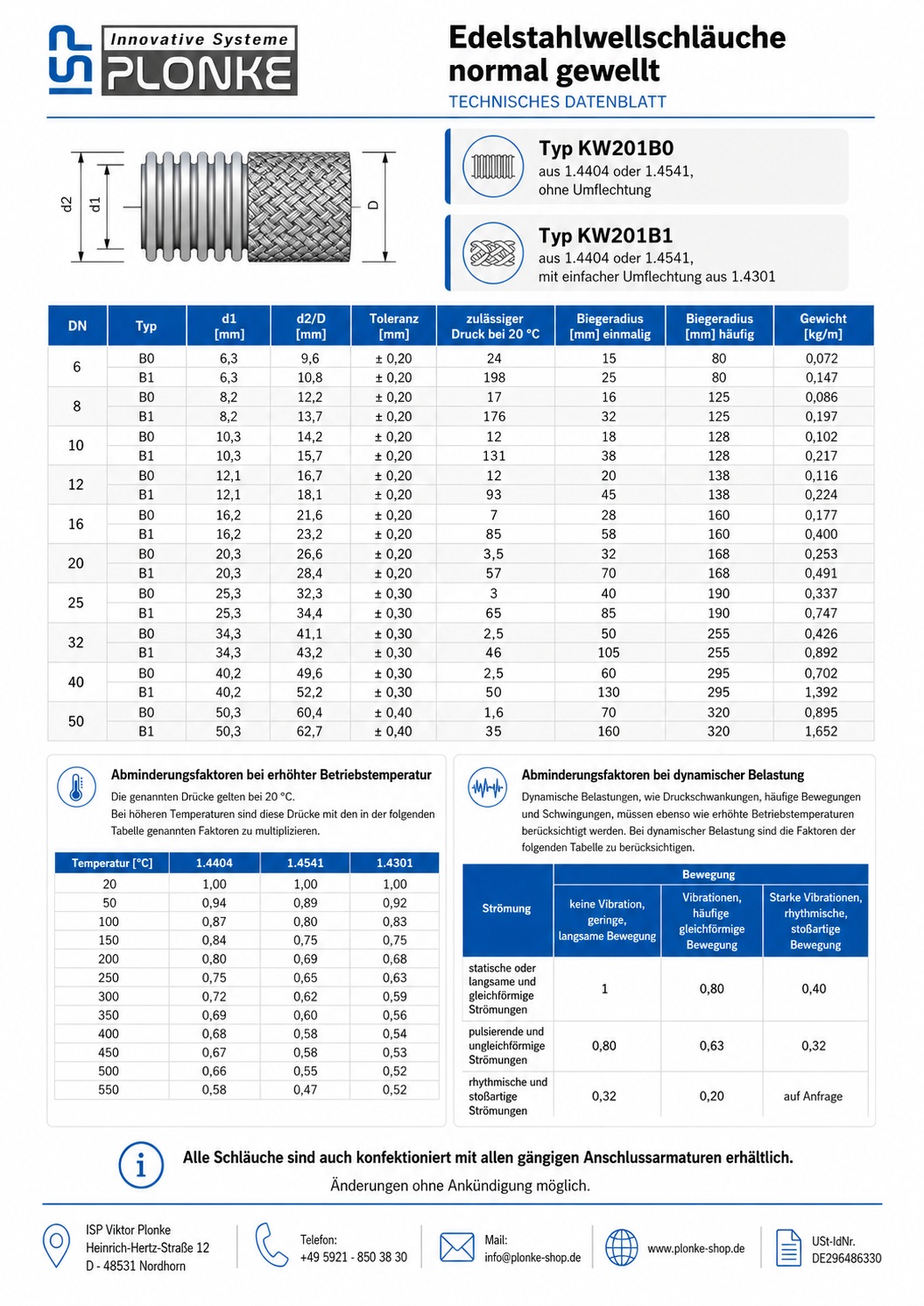

Technische Rohrdaten – Typ B1 mit einfacher Umflechtung
| DN | d1 [mm] | d2/D [mm] | Toleranz [mm] | Zulässiger Druck bei 20 °C | Biegeradius einmalig [mm] | Biegeradius häufig [mm] | Gewicht [kg/m] |
|---|---|---|---|---|---|---|---|
| 6 | 6,3 | 10,8 | ± 0,20 | 198 | 25 | 80 | 0,147 |
| 8 | 8,2 | 13,7 | ± 0,20 | 176 | 32 | 125 | 0,197 |
| 10 | 10,3 | 15,7 | ± 0,20 | 131 | 38 | 128 | 0,217 |
| 12 | 12,1 | 18,1 | ± 0,20 | 93 | 45 | 138 | 0,224 |
| 16 | 16,2 | 23,2 | ± 0,20 | 85 | 58 | 160 | 0,400 |
| 20 | 20,3 | 28,4 | ± 0,20 | 57 | 70 | 168 | 0,491 |
| 25 | 25,3 | 34,4 | ± 0,30 | 65 | 85 | 190 | 0,747 |
| 32 | 34,3 | 43,2 | ± 0,30 | 46 | 105 | 255 | 0,892 |
| 40 | 40,2 | 52,2 | ± 0,30 | 50 | 130 | 295 | 1,392 |
| 50 | 50,3 | 62,7 | ± 0,40 | 35 | 160 | 320 | 1,652 |
Abminderungsfaktoren bei erhöhter Betriebstemperatur
Die genannten Druckwerte gelten bei 20 °C. Bei höheren Temperaturen sind diese Drücke mit den nachfolgenden Faktoren zu multiplizieren.
| Temperatur [°C] | 1.4404 | 1.4541 | 1.4301 |
|---|---|---|---|
| 20 | 1,00 | 1,00 | 1,00 |
| 50 | 0,94 | 0,89 | 0,92 |
| 100 | 0,87 | 0,80 | 0,83 |
| 150 | 0,84 | 0,75 | 0,75 |
| 200 | 0,80 | 0,69 | 0,68 |
| 250 | 0,75 | 0,65 | 0,63 |
| 300 | 0,72 | 0,62 | 0,59 |
| 350 | 0,69 | 0,60 | 0,56 |
| 400 | 0,68 | 0,58 | 0,54 |
| 450 | 0,67 | 0,56 | 0,53 |
| 500 | 0,66 | 0,55 | 0,52 |
| 550 | 0,58 | 0,47 | 0,52 |
Abminderungsfaktoren bei dynamischer Belastung
Dynamische Belastungen wie Druckschwankungen, häufige Bewegungen und Schwingungen müssen bei der Auslegung berücksichtigt werden. Die zulässigen Druckwerte sind entsprechend der nachfolgenden Faktoren zu reduzieren.
| Strömung / Bewegung | Keine Vibration, geringe, langsame Bewegung | Vibrationen, häufige gleichförmige Bewegung | Starke Vibrationen, rhythmische, stoßartige Bewegung |
|---|---|---|---|
| Statische oder langsame und gleichförmige Strömungen | 1 | 0,80 | 0,40 |
| Pulsierende und ungleichförmige Strömungen | 0,80 | 0,63 | 0,32 |
| Rhythmische und stoßartige Strömungen | 0,32 | 0,20 | auf Anfrage |
Hinweis zur Auslegung
Die konkrete Eignung des Schlauches hängt vom Medium, Betriebsdruck, der Temperatur, der Einbausituation sowie von Bewegungen und Vibrationen ab. Bei erhöhten Temperaturen und dynamischer Belastung sind die entsprechenden Abminderungsfaktoren zu berücksichtigen.
Für Sonderlängen, andere Nennweiten, abweichende Anschlusskombinationen oder besondere Einsatzfälle empfehlen wir eine technische Abstimmung vor der Bestellung.
Benötigen Sie eine andere Dimension oder einen anderen Anschluss?
Fragen Sie Ihre gewünschte Ausführung gerne bei uns an.
Anmelden
Sicherheitshinweise
Sollte zu diesem Artikel ein produktspezifische Datenblatt vorliegen, so finden Sie dies im Downloadbereich.
Wir arbeiten mit Hochdruck daran, diesen Bereich für alle Produkte zu füllen.
Grundsätzlich gilt:
Bei der Verwendung von Wellrohr ist darauf zu achten, dass die Ränder sehr scharfkantig sind und es bei der Verarbeitung zu Schnittverletzungen führen kann. Daher sind während der Verarbeitung des Wellrohrs stets geeignete Handschuhe und Gesichtsschutz zu tragen.
