Afriso Thermisches Mischventil / 3 Wegemischer ATM 361 mit 3 x 1" AG, 1,6 m³ / h, Temperatur einstellbar von 20 - 43 °C
Produktinformationen "Afriso Thermisches Mischventil / 3 Wegemischer ATM 361 mit 3 x 1" AG, 1,6 m³ / h, Temperatur einstellbar von 20 - 43 °C"
Vorteile:
- Hohe Genauigkeit, schnelle Reaktion
- Mit integriertem Verbrühungsschutz

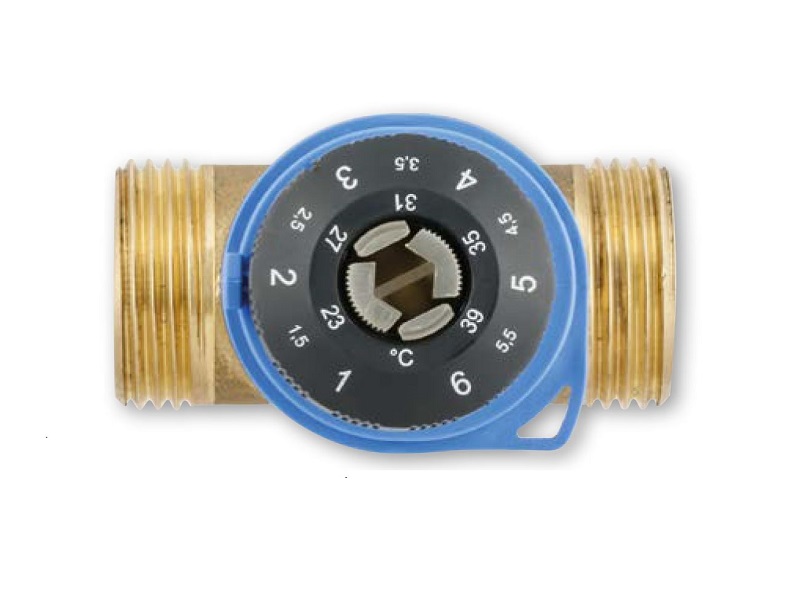

- Mischwasser-Temperatureinstellung über °C- oder Skalenanzeige
- Haube mit Skala-Sichtfenster und Möglichkeit zur Verplombung
- Alternative Einstellung über integrierten 7 mm Innensechskant
- für beengte Einbausituationen
- Wartungsfrei
- Ideal für Sanitärausstattungen und kleinere Fußbodenheizkreise
Anwendung:
Universell einsetzbar für die Regelung von Warmwasser in der Sanitärinstallation oder für kleinere Fußbodenheizkreise, die direkt an den Vorlauf (max. 60 °C) angeschlossen werden. Auch für Flächenheizsysteme wie Wand- oder Fußbodenheizungen, die eine konstante Mischwassertemperatur benötigen, um Schäden an Böden und Rohrleitungen zu vermeiden. Geeignet für Trinkwasser oder Wasser mit max. 50 % Glykol-Beimischung.
Beschreibung:
Thermisches Mischventil nach EN 1111 mit Grundkörper aus Messing und Haube sowie Regelknopf aus hochfestem Kunststoff. Mit Temperaturskala 20 / 43 °C zur einfachen Einstellung der gewünschten Temperatur des zu mischenden Wassers. Eine Schutzhaube schirmt den Regelknopf vor unsachgemäßer Bedienung ab und kann verplombt werden um unsachgemäßes Verstellen vorzubeugen. Durch ein Sichtfenster in der Haube ist die gewählte Einstellung sichtbar. Bei unterbrochener Kaltwasser-Leitung schließt das Ventil automatisch die Heißwasserzufuhr und schützt so sicher vor Verbrühung. Das ATM ist wartungsfrei.
Technische Daten:
Temperatureinsatzbereich Medium: Max. 90 °C ( kurzzeitig 110 °C )
Nenndruck: Max. 10 bar
Dynamischer Arbeitsdruck: Max. 5 bar
Durchfluss: Kvs 1,6 m³ / h
Genauigkeit: ± 2 °C ( EN 1111 )
Material Gehäuse: Messing ( CW626N ), entzinkungsbeständig
Haube: Kunststoff (ABS)
Regelknopf: Kunststoff (PBT)
Dichtungen: EPDM

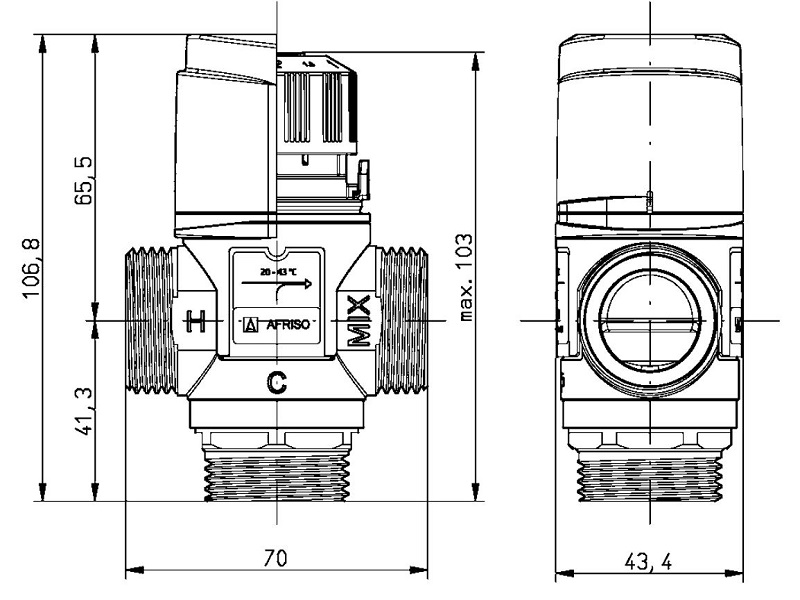

Anschluss: 3 x G 1" Außengewinde
Regelbereich: 20 - 43 °C
