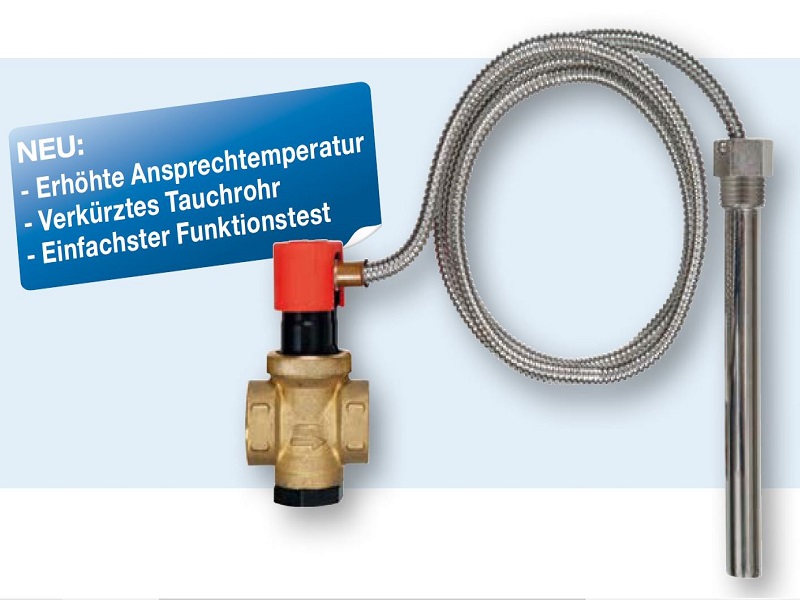

Produktinformationen "Afriso Thermische Ablaufsicherung TAS 03 mit 3/4" IG, Kapillarrohrlänge: 1.300 mm"
Anwendung:
Zur Absicherung von geschlossenen oder offenen feststoffbefeuerten Heizungsanlagen nach EN 12828 mit maximal 86.000 kcal Heizleistung.
Vorgeschrieben auch bei Wechselbrandkesseln, die wahlweise auch mit festen Brennstoffen beheizt werden können.
Beschreibung:
Thermische Ablaufsicherung mit zwei voneinander unabhängigen Fühlersystemen.
TAS besteht aus einem Ventilgehäuse, Hubventil, zwei unabhängigen Faltenbalgweggebern mit flüssigkeitsgefüllten Temperaturfühlern und einer Tauchhülse.
Das Kapillarrohr ist geschützt durch flexiblen Metallschlauch.
Die TAS wird in den Warmwasserabgang des Warmwasserbereiters oder am Eingang des Sicherheitswärmetauschers angeschlossen.
Bei Überschreiten der Ansprechtemperatur wird das Hubventil durch den thermischen Weggeber geöffnet, Kühlwasser aus dem Leitungsnetz zugeführt und somit ein Überschreiten der maximal zulässigen Betriebstemperatur verhindert.
Die Funktion der TAS kann einfach und schnell durch einmaliges Drücken auf dem Ventilkopf getestet werden.
Technische Daten:
Betriebsdruck: Max. 10 bar
Temperatureinsatzbereich: Umgebung: 80 °C
Ansprechtemperatur: 99 °C
Abblasleistung bei 110 °C und Δp = 1 bar > 2.400 m3/h
Anschlüsse: 2 x G 3/4" Innengewinde
Anschluss Tauchrohr: G 1/2" Außengewinde
Maße:
Tauchrohrlänge: 146 mm
Kapillarrohrlänge: 1.300 mm
Gehäuse: Pressmessing
