Afriso Magnetschlammabscheider ADS 160, 1" IG x 1" IG, Kvs 6,9 m³/h

Anwendung
Zur kontinuierlichen Entfernung von festen Verunreinigungen aus Heizungsanlagen, welche andere Systemkomponenten (Wärmetauscher, Verflüssiger, Ventile, Pumpen usw.) beschädigen können.
Der Schlammabscheider sorgt für sauberes Wasser, störungsfreien Betrieb, eine bessere und schnellere Wärmeübertragung und somit auch für eine Brennstoff- und Emissionsreduktion.
Geeignet für Warmwasser-Heizungsanlagen, Fußbodenheizungen oder sonstige Anlagenteile mit Wasser-Glykol-Mischungen.
Rost, Kalkpartikel, Kalzium, Magnesium, Oxide, Karbonate, Schlamm und größere Partikel wie Metallspäne oder Bauschmutz werden aus dem Kreislauf ohne den Einsatz von Chemikalien herausgetrennt.
Der Einbau erfolgt idealerweise im Rücklauf vor dem Wärmeerzeuger.

Vorteile

Beschreibung
Kompakter Schlammabscheider mit Ablasshahn, Magnetiteinsatz und optionaler formschlüssiger Wärmedämmung.
Das Systemwasser wird beim Einströmen in den Abscheider in eine Drallbewegung versetzt.
Dadurch folgt das Medium einer zyklonförmigen Bewegung, wodurch sich Verunreinigungen abscheiden und im unteren Teil des ADS 160 absetzen.
Metallische Partikel werden dort von einem starken Magnet angezogen.
Andere nichtmetallischen Partikel werden vom 500-µm-Edelstahlsieb zurückgehalten.
Über den Ablasshahn lassen sich die gesammelten Verunreinigungen einfach entfernen.
Im Deckel befindet sich ein Handentlüfter, welcher optional gegen den automatischen Schnellentlüfter Kunststoff G 1/2" ausgetauscht werden kann.
Mithilfe des Montagewerkzeuges kann der Schlammabscheider für eine intensive Reinigung einfach zerlegt werden.
Zudem befinden sich ein weiteres Edelstahlsieb mit größerer Maschen weite, eine Plombe zur Sicherung des Magneten und Ersatz-O-Ringe im Zubehör.

Technische Daten

• Gehäuse: Kunststoff (PA66 GF 30)
• Anschlussteile: Messing
• Filtersieb: Edelstahl

• Bei max. 50 °C: 6 bar
• Bei max. 90 °C: 3 bar

• 6,9 m³/h

• Max. 2,1 m³/h

• Umgebung: 0/90 °C

• 400 ml

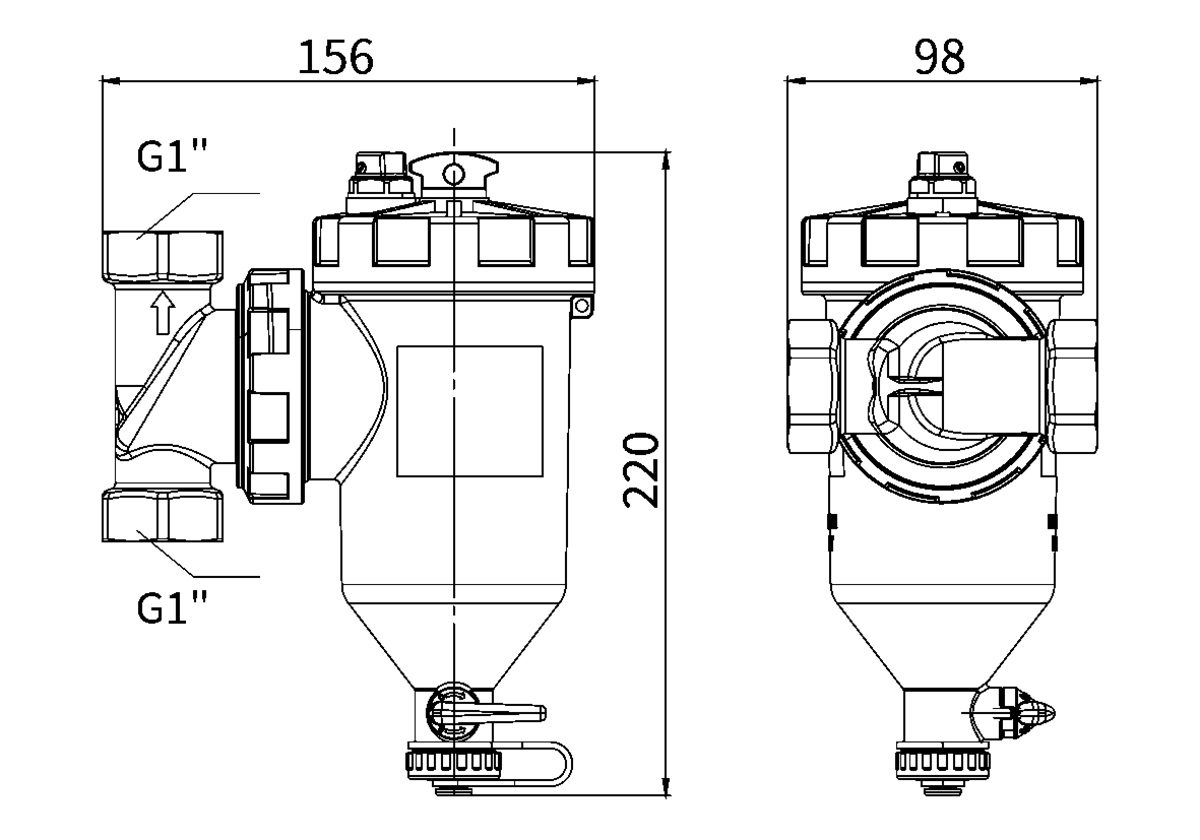

• System: 2 x G 1" IG
• Entlüfter: G 1/2" IG

• Maschenweite: 500 μm (vormontiert), 800 μm (Zubehör)

• Neodym 1,4 T

• senkrecht
• waagerecht
• diagonal

• Magnetschlammabscheider mit 500 µm-Filtersieb
• Filtersieb 800 μm
• Montagewerkzeuge
• Plombe
• 2 Ersatzdichtungen

• Eingang: G 1" Innengewinde
• Ausgang: G 1" Innengewinde
